跟蹤低壓降 (LDO) 穩壓器評估板 (NEX91207DE-Q100)

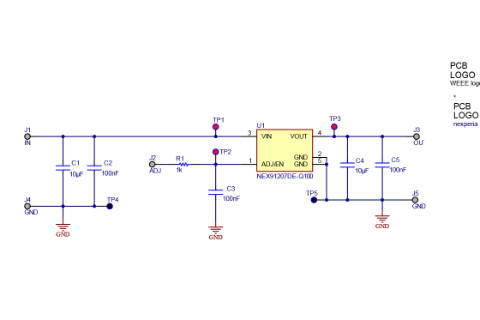

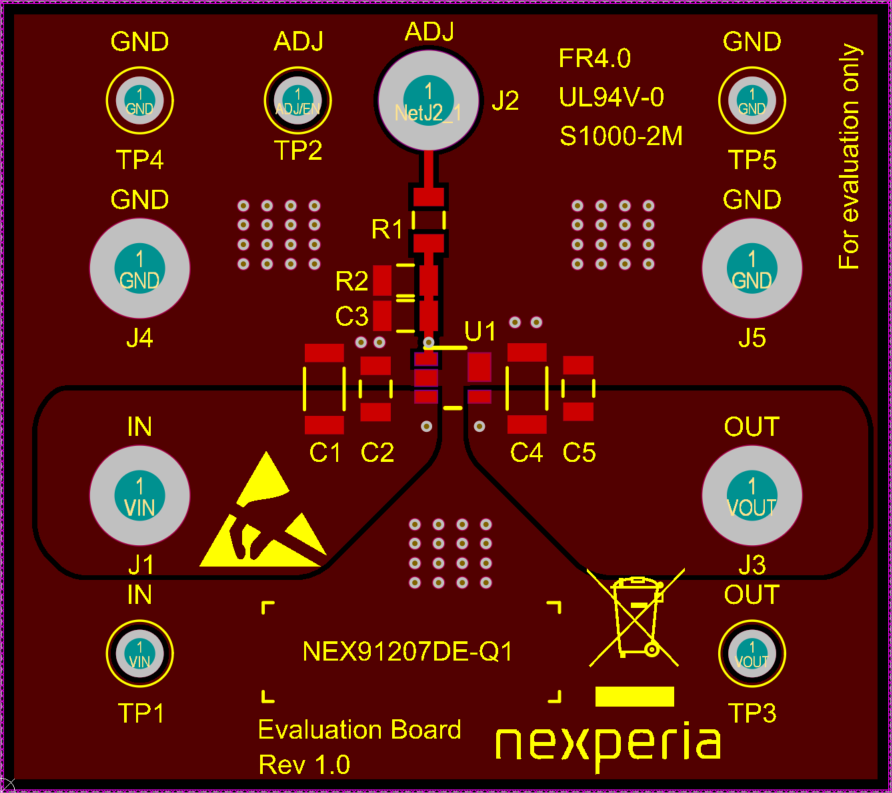

NEX91207DE-Q100是一款低壓差（LDO）電壓跟蹤調節器，具有高跟蹤容忍度和出色的負載和電源瞬態響應。本文檔包含EVB原理圖和配置、物料清單（BOM）以及電路板布局。
NEVB-NEX91207DE-Q100
主要特性和優勢
此EVB提供以下功能：
- 輸入電壓范圍：4 V 到 40 V
- 最大電壓輸入范圍：-42 V 到 45 V（VIN - VOUT = -42 V）
- 寬輸出電壓范圍：2 V 到 40 V
- 最大電壓輸入范圍：-5 V 到 45 V
- 非常嚴格的輸出跟蹤容差：5 mV（最大）
- 最大輸出電流：70 mA
- 低靜態電流（IQ）：
- 在輕負載下最大為70 µA
- 在EN = 低（關機模式）下最大為3.5 µA
